Gedruckte Propeller und Rotorblätter für militärische Multikopter, 3D Druck in der Luft- und Raumfahrt

Sascha Surbanoski
vor 3 Tagen
4 Min. Lesezeit

Die Militärluftfahrt gehört zu den anspruchsvollsten Feldern der additiven Fertigung. Propeller und Rotorblätter für militärische Multikopter müssen aerodynamisch präzise, mechanisch belastbar und gleichzeitig so leicht wie möglich sein. Genau hier setzt der Einsatz von 3D-Druck an: mit SLS (Selektives Lasersintern), FDM (Fused Deposition Modeling) und Carbon-Verbundwerkstoffen entstehen Rotorkomponenten, die klassische Fertigungsverfahren in mehreren Punkten herausfordern.

Das Bauteil und der Anwendungsfall

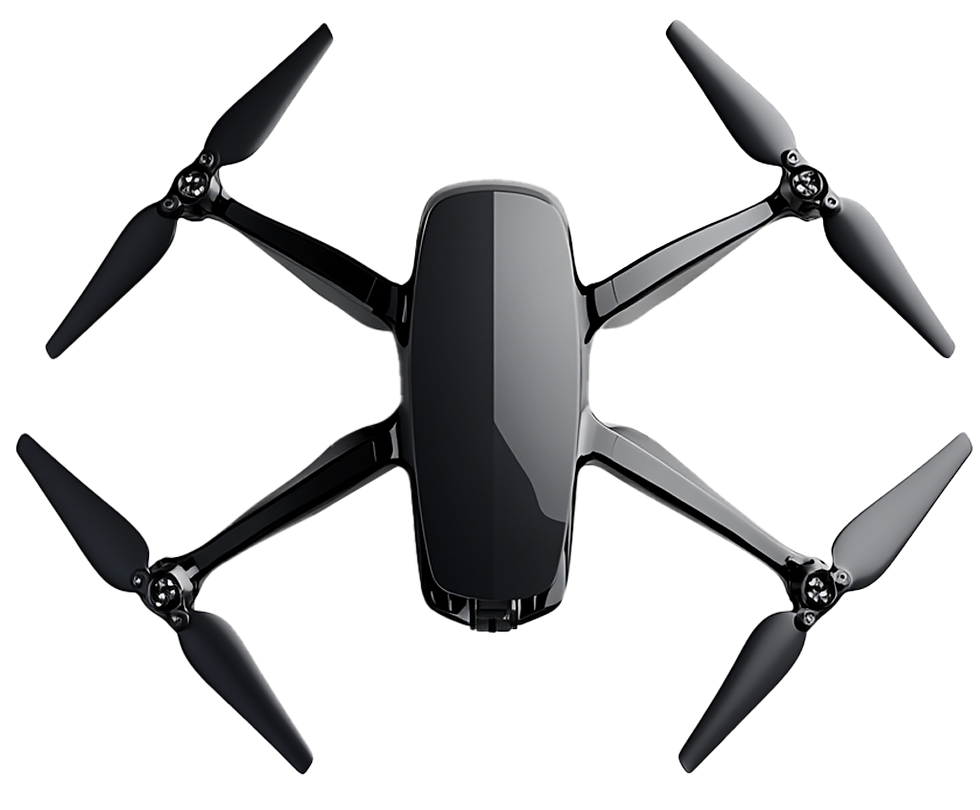

Propeller und Rotorblätter für militärische Multikopter sind keine simplen Kunststoffteile. Sie drehen mit hoher Drehzahl, sind Vibrationen, Windlasten und mechanischen Stößen ausgesetzt und müssen dabei ein möglichst geringes Eigengewicht mitbringen, um die Nutzlast und Flugdauer des Systems nicht zu beeinträchtigen. Typische Rotorblätter für taktische Quadkopter oder Hexakopter haben Spannweiten zwischen 15 und 50 Zentimetern, je nach Plattform.

Im militärischen Kontext kommt ein weiterer Faktor hinzu: Verfügbarkeit. Propeller gelten als Verschleißteile, die bei Landungen, Kollisionen oder Feindeinwirkung schnell beschädigt werden. Lange Lieferketten aus zentralen Lagern sind im Einsatz ein Risiko. Die additive Fertigung bietet hier eine Alternative, die direkt im Feld oder in vorgeschobenen Logistikzentren realisiert werden kann. Ähnliche Überlegungen gelten auch für Nutzlast-Halterungen für Mehrzweck-Drohnen, bei denen SLS-gedruckte Bauteile aus PA12 und carbonfaserverstärktem Nylon vergleichbare Anforderungen erfüllen.

Warum wird auf 3D-Druck gesetzt?

Konventionell gefertigte Propeller für militärische Drohnen werden entweder aus glasfaser- oder carbonfaserverstärktem Kunststoff im Spritzguss oder Handlaminat hergestellt. Beide Verfahren erfordern Werkzeuge (Formen), die teuer in der Herstellung sind und bei Geometrieänderungen komplett neu gefertigt werden müssen. Für kleine Stückzahlen oder schnell wechselnde Anforderungen ist das wirtschaftlich kaum darstellbar.

Hinzu kommt die Frage der Versorgungssicherheit: Standardpropeller aus ziviler Serienproduktion passen selten exakt zu militärischen Plattformen, die auf spezifische Motorcharakteristiken, Gewichtsverteilungen oder Schallemissionen ausgelegt sind. Der 3D-Druck erlaubt es, Geometrien digital zu pflegen und bei Bedarf ohne Werkzeugkosten in kleinen Serien zu reproduzieren. Wie Defense News in mehreren Berichten zur additiven Fertigung im Verteidigungsbereich dokumentiert, ist die Reduzierung von Lieferkettenabhängigkeiten ein zentrales Motiv hinter dem Einsatz von 3D-Druck in Streitkräften weltweit.

Verfahren und Material im Detail

Für Rotorblätter kommen im militärischen Bereich vor allem drei Ansätze zum Einsatz. SLS (Selektives Lasersintern, ein pulverbettbasiertes Verfahren ohne Stützmaterialbedarf) mit PA12 oder PA11 liefert isotrope, also in alle Richtungen gleichmäßig belastbare Bauteile mit guter Oberflächenqualität. Das ist für aerodynamische Flächen wichtig, weil Rauheiten den Luftwiderstand erhöhen und die Effizienz senken.

Carbon-Verbundwerkstoffe kommen entweder als kurzfaserverstärkte Filamente im FDM-Verfahren oder als endlosfaserverstärkte Systeme (etwa nach dem CFF-Verfahren von Markforged) zum Einsatz. Kurzfaser-FDM ist schnell und günstig, liefert aber geringere Festigkeitswerte als Endlosfaser oder SLS. Endlosfaser-Systeme erreichen Steifigkeiten, die mit Handlaminat vergleichbar sind, erfordern aber spezialisierte Drucker und Materialien. Für Rotorblätter, die hohen Fliehkräften standhalten müssen, ist die Materialwahl damit eine Abwägung zwischen Fertigungsaufwand, Kosten und mechanischer Anforderung.

SLS-Bauteile aus carbonfaserverstärktem Nylon (PA-CF) verbinden die geometrische Freiheit des Pulverbettdrucks mit erhöhter Steifigkeit. Dieses Material hat sich auch bei Strukturbauteilen für militärische Aufklärungsdrohnen bewährt, wo ähnliche Anforderungen an Gewicht und Belastbarkeit bestehen.

Was wurde konkret verbessert?

Der deutlichste Vorteil liegt bei der Reaktionsgeschwindigkeit. Während ein konventionell beschaffter Ersatzpropeller Tage bis Wochen benötigt, kann ein digital vorliegendes Bauteil innerhalb weniger Stunden gedruckt und eingesetzt werden. Das ist im taktischen Einsatz ein erheblicher Unterschied. Berichte aus dem US-amerikanischen Verteidigungsumfeld sprechen von Druckzeiten zwischen zwei und acht Stunden für einen vollständigen Propellersatz, abhängig von Größe und Verfahren.

Gewichtseinsparungen gegenüber konventionellen Spritzgussteilen aus unverstärktem Kunststoff liegen bei Carbon-Verbund-Drucken typischerweise bei 15 bis 30 Prozent, bei gleichzeitig höherer Steifigkeit. Das verbessert die Flugeffizienz und verlängert die Akkulaufzeit. Herausfordernd bleibt die Oberflächenqualität: SLS-Teile benötigen oft Nachbearbeitung (Schleifen, Grundieren), um aerodynamisch optimale Oberflächen zu erreichen. FDM-Teile zeigen Schichtlinien, die bei hohen Drehzahlen zu Unwuchten führen können, wenn sie nicht sorgfältig nachbearbeitet werden. Qualitätssicherung und Nachbearbeitung sind damit kein optionaler Schritt, sondern integraler Bestandteil des Prozesses.

Übertragbarkeit für den Mittelstand

Der militärische Anwendungsfall ist in seiner Konsequenz extrem, aber die zugrunde liegenden Prinzipien sind direkt auf zivile Branchen übertragbar. Überall dort, wo kleine Stückzahlen aerodynamisch oder mechanisch anspruchsvoller Rotorkomponenten benötigt werden, ob in der Landwirtschaft, Inspektion, Logistik oder Forschung, lohnt sich die Auseinandersetzung mit additiver Fertigung.

Für einen Mittelständler, der eigene Drohnenplattformen entwickelt oder betreibt, bedeutet das konkret: Der Einstieg über SLS-Druck mit PA12 oder PA-CF ist ohne eigene Druckerinfrastruktur über externe Dienstleister möglich. Mindestmengen von einem Stück sind realistisch, Iterationszyklen von wenigen Tagen ebenfalls. Die Investition in ein gutes CAD-Modell und eine saubere Materialspezifikation zahlt sich schnell aus, weil Werkzeugkosten vollständig entfallen. Stolpersteine sind die Nachbearbeitung für aerodynamische Oberflächen und die Qualifizierung des Bauteils, also der Nachweis, dass das gedruckte Teil die geforderten mechanischen Eigenschaften tatsächlich erfüllt. Hier empfiehlt sich die Zusammenarbeit mit einem erfahrenen Dienstleister, der Materialzertifikate und Prüfprotokolle liefern kann.

Wer eigene Drohnenkomponenten entwickelt und dabei auf schnelle Prototypen angewiesen ist, findet im Bereich Prototypenfertigung einen direkten Einstiegspunkt, ohne sich sofort auf Serienparameter festlegen zu müssen.

Persönliches Fazit

Gedruckte Propeller für militärische Multikopter sind kein Zukunftsszenario, sondern gelebte Praxis in mehreren Streitkräften. Was mich an diesem Anwendungsfall besonders interessiert: Er zeigt, dass 3D-Druck nicht nur dann sinnvoll ist, wenn konventionelle Fertigung technisch nicht möglich ist, sondern auch dann, wenn Geschwindigkeit und Flexibilität wichtiger sind als der Stückpreis.

Aus meiner Erfahrung als Dienstleister sehe ich genau dieses Muster auch im zivilen Drohnenmarkt: Entwickler und Betreiber brauchen Bauteile schnell, in kleinen Mengen und oft mit individuellen Anpassungen. SLS mit Carbon-Nylon ist dabei mein bevorzugter Ausgangspunkt für mechanisch belastete Rotorkomponenten, weil die Teile ohne Stützmaterial auskommen und die isotropen Eigenschaften für rotierende Bauteile besonders vorteilhaft sind.

Ehrlich gesagt bleibt die Oberflächenqualität die größte Hürde. Wer glaubt, ein SLS-Teil direkt vom Drucker in eine Drohne einbauen zu können, wird mit Unwuchten und schlechterer Aerodynamik konfrontiert. Nachbearbeitung ist Pflicht, und das kostet Zeit und Know-how. Wer das einkalkuliert, bekommt aber ein Bauteil, das in Flexibilität und Anpassbarkeit kaum zu schlagen ist.
